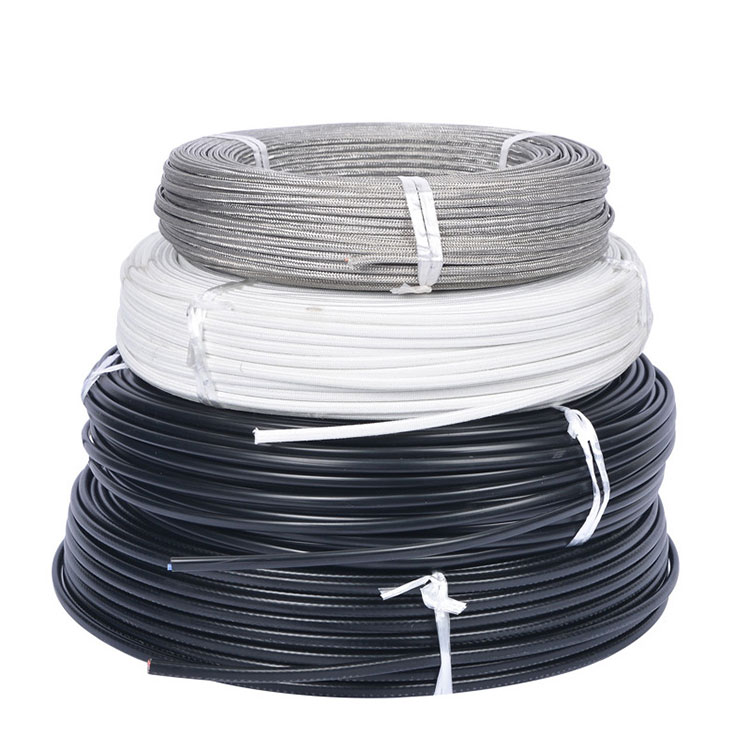

Pourquoi le fil de compensation de thermocouple est-il essentiel pour une mesure précise de la température ?

Les systèmes à thermocouples sont fondamentaux pour une surveillance précise de la température dans diverses applications industrielles et de laboratoire. Un élément essentiel souvent négligé est leFil de compensation de thermocouple. Sans compensation appropriée, les lectures peuvent être inexactes, entraînant des dommages potentiels à l'équipement, des problèmes de qualité des produits et des inefficacités opérationnelles. Dans ce guide complet, nous explorerons ce qu'est le fil de compensation de thermocouple, pourquoi il est nécessaire, ses types, ses méthodes d'installation et comment sélectionner la meilleure solution pour vos besoins.

Table des matières

1. Qu'est-ce que le fil de compensation de thermocouple ?
2. Pourquoi avez-vous besoin d'un fil de compensation de thermocouple ?
3. Types de fils de compensation de thermocouple
4. Applications et industries clés
5. Comment installer et entretenir le fil de compensation
6. Avantages du fil de compensation de haute qualité
7. Comparaison des types de fils de thermocouple courants
8. Foire aux questions (FAQ)
9. Conclusion

1. Qu'est-ce que le fil de compensation de thermocouple ?

Le fil de compensation de thermocouple, également appelé fil d'extension, est spécifiquement conçu pour connecter des thermocouples aux appareils de mesure tout en préservant la précision des lectures de température. Contrairement aux fils de cuivre standard, le fil de compensation correspond aux propriétés thermoélectriques du matériau du thermocouple, réduisant ainsi les erreurs de mesure causées par les variations de température le long du fil.

Par exemple, un thermocouple de type K (Chromel-Alumel) nécessite un fil de compensation de type K pour maintenir la précision entre le capteur et l'instrument. Cela garantit que la compensation de soudure froide (CJC) est efficace et que les lectures de tension sont correctement interprétées.

2. Pourquoi avez-vous besoin d'un fil de compensation de thermocouple ?

• Précision:Les signaux des thermocouples sont en millivolts et sont très sensibles aux changements de composition des fils et de température. Le fil de compensation maintient une bonne corrélation de tension.
• Plage de température :Cela permet au capteur de s'étendre sur de plus longues distances sans introduire d'erreurs.
• Durabilité:Un fil de compensation approprié résiste aux facteurs environnementaux tels que l’humidité, les vibrations et les produits chimiques.
• Rentabilité :L'utilisation du fil de compensation approprié réduit la fréquence de réétalonnage et minimise les temps d'arrêt opérationnels.

3. Types de fils de compensation de thermocouple

Choisir le bon type de fil de compensation est crucial. Voici les types les plus courants :

4. Applications et industries clés

Le fil de compensation pour thermocouple est largement utilisé dans divers secteurs où la précision de la température est essentielle :

• Fours industriels et procédés de traitement thermique
• Transformation et emballage des aliments
• Systèmes de CVC et de réfrigération
• Fabrication chimique et pharmaceutique
• Essais automobiles et aérospatiaux
• Applications en laboratoire et en recherche

Ningbo Paidu Industrial Co., Ltd. fournit des fils de compensation de haute qualité conçus pour ces industries, garantissant des performances constantes même dans des conditions exigeantes.

5. Comment installer et entretenir le fil de compensation

Une installation et une maintenance appropriées sont essentielles à une fiabilité à long terme :

1. Mesurez la distance avec précision :Déterminez la longueur exacte requise pour connecter votre thermocouple à l'instrument, en évitant l'excès de fil.
2. Faites correspondre le type :Sélectionnez toujours un fil de compensation correspondant au type de thermocouple (par exemple, K, J, T).
3. Minimisez le bruit électrique :Acheminez les fils loin des moteurs, des transformateurs ou des câbles à courant élevé pour éviter les interférences.
4. Sécurisez et protégez :Utilisez des chemins de câbles ou des conduits et évitez les coudes brusques qui pourraient endommager le fil.
5. Inspection régulière :Vérifiez périodiquement les signes de corrosion, d’usure de l’isolation ou de dommages mécaniques.

6. Avantages du fil de compensation de haute qualité

Investir dans un fil de compensation de thermocouple haut de gamme offre de multiples avantages :

• Mesure précise de la température sur de longues distances
• Réduction des erreurs d’étalonnage et des temps d’arrêt
• Fiabilité et durée de vie améliorées du système
• Sécurité renforcée dans les environnements industriels critiques
• Conformité aux normes internationales

7. Comparaison des types de fils de thermocouple courants

8. Foire aux questions (FAQ)

Q1 : Puis-je utiliser du fil de cuivre standard au lieu du fil de compensation ?

A1 : Non. L’utilisation de cuivre ou de tout fil non adapté peut introduire des erreurs de mesure importantes en raison de différences dans les propriétés thermoélectriques.

Q2 : Combien de temps le fil de compensation peut-il fonctionner sans affecter la précision ?

A2 : Un fil de compensation de haute qualité peut s'étendre sur plusieurs centaines de mètres, mais il est crucial d'utiliser le bon type et de l'acheminer avec soin pour éviter les interférences.

Q3 : Comment puis-je identifier le type de fil de compensation correct ?

A3 : Vérifiez le type de thermocouple utilisé (K, J, T, E, etc.) et faites-le correspondre au fil de compensation correspondant provenant d'un fournisseur de confiance comme Ningbo Paidu Industrial Co., Ltd.

Q4 : Existe-t-il des considérations particulières pour les environnements difficiles ?

A4 : Oui, les fils peuvent nécessiter une isolation supplémentaire, une résistance chimique ou un blindage tressé pour résister aux conditions industrielles.

Q5 : À quelle fréquence les fils de compensation doivent-ils être remplacés ?

R5 : Cela dépend de l'environnement, mais une inspection régulière pour détecter l'usure, la corrosion ou les dommages à l'isolation est recommandée. Remplacez immédiatement si des défauts sont détectés.

9. Conclusion

Le fil de compensation de thermocouple est un composant indispensable pour une mesure précise de la température dans diverses industries. Choisir le bon type, garantir une installation correcte et entretenir efficacement les câbles sont des étapes essentielles pour l’efficacité opérationnelle, la sécurité et la fiabilité. Avec des produits de haute qualité deNingbo Paidu Industrial Co., Ltd., les entreprises peuvent obtenir des mesures précises, minimiser les temps d'arrêt et améliorer les performances globales. Pour plus d'informations sur nos solutions de fils de compensation et nos services personnalisés,contactez-nous aujourd'huiet discutez avec nos experts.
